應變計

儀器特點：安巖?AYS型振弦式應變計具有智能識別功能

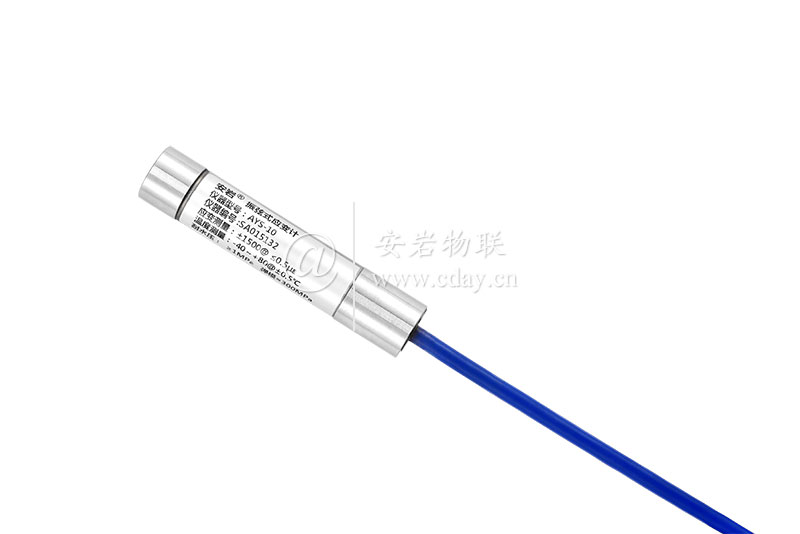

安巖?AYS型振弦式應變計 安巖?AYS型振弦式應變計，其中包括有AYS-10、AYS-15、AYS-10M、AYS-15M (大彈模)四種型號。

1 用途
安巖?AYS型振弦式應變計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量，并可同步測量埋設點的溫度。加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。

2 規格及主要技術參數

規格代號			AYS-10	AYS-15	AYS-10M	AYS-15M
	標距 L， mm		100	150	100	150
尺寸參數	有效直徑d，mm		22	22	22	22
	端部直徑D，mm		33	33	33	33
	應變測	拉伸，10^-6	1500	1500	1500	1500
	量范圍	壓縮，10^-6	1500	1500	1500	1500
	最小讀數k， 10^-6／F		≤0.5	≤0.5	≤0.5	≤0.5
性能參數	溫度測量范圍，℃		-25～+60	-25～+60	-25～+60	-25～+60
	溫度測量精度，℃		±0.5	±0.5	±0.5	±0.5
	溫度修正系數b，10^-6／℃		≈13.5	≈13.5	≈13.5	≈13.5
	彈性模量 Eg， MPa		300～800	300～800	800～1500	800～1500
	絕緣電阻， MΩ		≥50	≥50	≥50	≥50

3 計算方法

應變計的一般計算公式：

          ε_m = k△F + b′△T = k(F - Fo) + (b -α)(T - To)


式中： ε_m— 被測結構物的應變量，單位為10^-6；
       k — 應變計測量應變量的最小讀數，單位為10^-6/F；
     △F — 應變計實時測量值相對于基準值的變化量，單位為F；
     △T — 溫度實時測量值相對于基準值的變化量，單位為℃；
       F — 應變計的實時測量值，單位為F；
      Fo — 應變計的基準值，單位為F；
       b — 應變計的溫度修正系數，單位為10^-6/℃；
      α — 被測結構物的線膨脹系數，單位為10^-6／℃；
       T — 溫度的實時測量值，單位為℃；
       To— 溫度的基準值，單位為℃。

注：頻率模數F=Hz²×10^-3
