無應力計

儀器特點：安巖?AYSW型振弦式無應力計具有智能識別功能

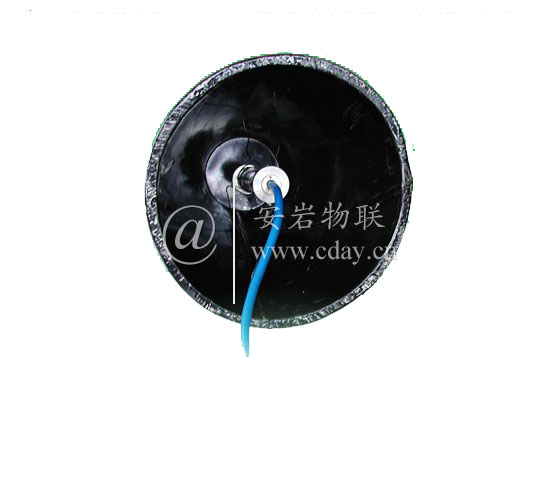

安巖?AYSW型振弦式無應力計

安巖?AYSW型振弦式無應力計，其中包括有AYSW-10、AYSW-15兩種型號。

1 用途
安巖?AYSW型振弦式無應力計計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部混凝土自身體積變化的應變量，并可同步測量埋設點的溫度。振弦式無應力計由應變計和無應力桶組成，振弦式無應變計具有智能識別功能。參數

2 規格及主要技術參數

規格代號			AYSW-10	AYSW-15
	標距?L：?????mm		100	150
尺寸參數	有效直徑d：?mm		22	22
	端部直徑D：?mm		33	33
	應變測	拉伸：10^-6	1500	1500
	量范圍	壓縮：10^-6	1500	1500
	靈敏度k：????10^-6／F		≤0.5	≤0.5
	測量精度：?????F.S		±0.1%	±0.1%
性能參數	溫度測量范圍： ℃		-40～+150	-40～+150
	溫度測量精度： ℃		±0.5	±0.5
	溫度修正系數b：10^-6／℃		≈13.5	≈13.5
	彈性模量?Eg：??MPa		300～800	300～800
	耐水壓：???????MPa		≥1	≥1
	絕緣電阻：?????MΩ		≥50	≥50

3?計算方法

無應力計的一般計算公式：

εm= k△F + b△T = k (F - F₀)+ (b -α)(T - T₀)

式中：εm— 被測結構物的應變量，單位為10^-6；

k?— 無應力計的測量靈敏度，單位為10^-6/F；

△F?— 無應力計實時測量值相對于基準值的變化量，單位為F；

△T?— 溫度實時測量值相對于基準值的變化量，單位為℃；

F?— 無應力計的實時測量值，單位為F；

F₀— 無應力計的測量基準值，單位為F；

b?— 無應力計的溫度修正系數，單位為10^-6/℃；

α— 被測結構物的線膨脹系數，單位為10^-6／℃。

T?— 溫度的實時測量值，單位為℃；

T₀— 溫度的測量基準值，單位為℃。

注：頻率模數F=Hz²×10^-3
