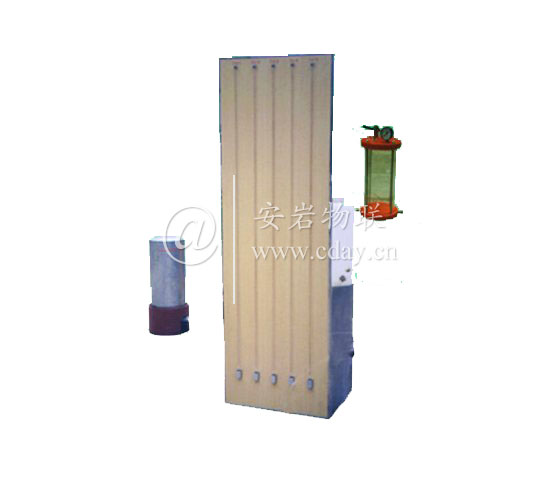

AY-SGS型水管式沉降儀
AY-SGS型水管式沉降儀，型號為AY-SGS。
1 用途
AY-SGS型水管式沉降儀適用于長期觀測土石壩、土堤、邊坡等土體內部的沉降，是了解被測物體穩定性的有效監測設備。
AY-SGS型水管式沉降儀可單獨安裝，亦可與AY-SGS型鋼絲水平位移計聯合安裝進行觀測。
2 規格及主要技術參數
|
規格代號 |
AY-SGS |
|||
|
測點數量， |
根據設計要求 |
|
||
|
管線長度， m |
10～200 |
|
||
|
測量范圍， mm |
0～2000 |
|
||
|
最小讀數， mm |
≤1 |
|
||
|
測量精度， mm |
±2 |
|
||
|
使用溫度范圍，℃ |
-25～+60 |
|
||
|
|
|
|
|
|
3計算方法：
|
沉降儀的一般計算公式： S = (Ho - H)×1000+So 式中： S — 被測結構物的沉降量，單位為mm； Ho — 沉降測頭內溢流管口埋設時高程值，單位為m； H — 觀測時所測得高程值，單位為m； So — 觀測標點的沉降量，單位為mm。 |
