位移計

儀器特點：安巖?AYD型振弦式位移計具有智能識別功能

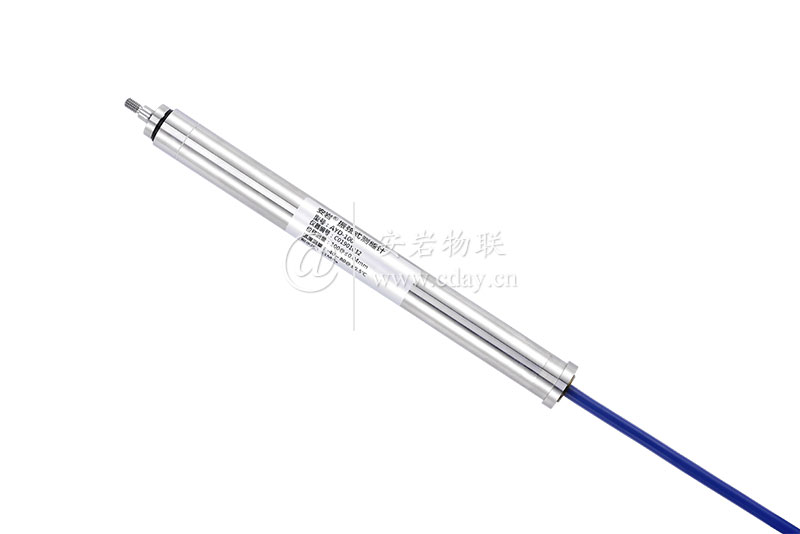

安巖?AYD型振弦式位移計

安巖?AYD型振弦式位移計，其中包括有AYD-20、AYD-50、AYD-100等系列型號。

1 用途
安巖?AYD型振弦式位移計適用于長期測量水工結構物或其它混凝土結構物伸縮縫的開合度(變形)，亦可用于測量土壩、土堤、邊坡等結構物的位移、沉陷、應變、滑移，并可同步測量埋設點的溫度。加裝配套附件可組成基巖位移計、多點位移計、土應變計等測量變形的儀器。振弦式位移計的敏感測量元件，其與固定機架的材料線膨脹系數極為接近，經試驗溫度修正系數甚小，使用中不需要溫度修正。安巖?AYD型振弦式位移計具有智能識別功能。

2 規格及主要技術參數

規格代號	AYD-20	AYD-50	AYD-100
測量范圍： mm	0～20	0～50	0～100
靈敏度k： mm／F	≤0.01	≤0.02	≤0.04
測量精度： F.S	±0.1%	±0.1%	±0.1%
溫度測量范圍： ℃	-40～+150	-40～+150	-40～+150
溫度測量精度： ℃	±0.5	±0.5	±0.5
儀器外徑： mm	30.5	30.5	30.5
儀器長度： mm	300	340	400
耐水壓： MPa	≥1	≥1	≥1
絕緣電阻： MΩ	≥50	≥50	≥50

3 計算方法
位移計的一般計算公式：

Lm= k△F + b△T = k (F - F₀)＋b (T - T₀)

式中： Lm— 被測結構物的位移量，單位為mm；

k — 位移計的測量靈敏度，單位為mm/F；

△F — 位移計實時測量值相對于基準值的變化量，單位為F；

b — 位移計的溫度修正系數，單位為mm/℃；

△T — 溫度實時測量值相對于基準值的變化量，單位為℃；

F — 位移計的實時測量值，單位為F；

F₀— 位移計的測量基準值，單位為F；

T — 溫度的實時測量值，單位為℃；

T₀— 溫度的測量基準值，單位為℃。

VWD型振弦式位移計的敏感測量元件，其與固定機架的材料線膨脹系數極為接近，試驗所得其溫度修正系數b甚小，由此一般計算可用下列公式:

L = k△F

注：頻率模數F=Hz²×10^-3
