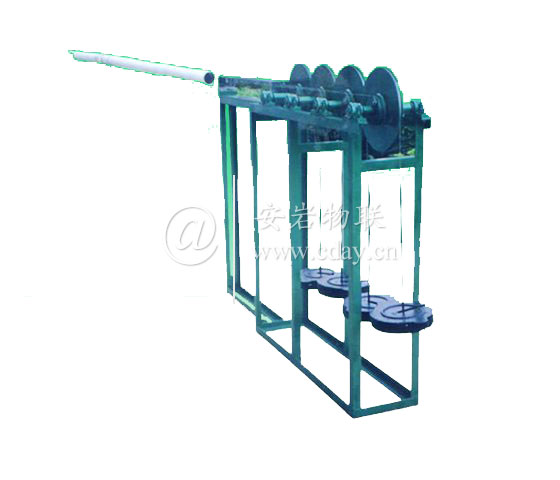

AY-YZX型引張線水平位移計（又名：鋼絲水平位移計）
AY-YZX型引張線水平位移計，型號為AY-YZX。
1 用途
AY-YZX型引張線水平位移計適用于長期觀測土石壩、土堤、邊坡等土體內部的位移，是了解被測物體穩定性的有效監測設備。
AY-YZX型引張線水平位移計可單獨安裝，亦可與WLS-1型水管式沉降儀聯合安裝進行觀測。
2 規格及主要技術參數
|
規格代號 |
AY-YZX |
|
|
測點數量 |
根據設計要求 |
|
|
管線長度，m |
10～200 |
|
|
測量范圍，mm |
500～800 |
|
|
最小讀數，mm |
≤0.05 |
|
|
測量精度，mm/m |
±2/100 |
|
|
鋼絲直徑，mm |
1.2～2.6 |
|
3 計算方法
|
引張線水平位移計的一般計算公式： Lm =△d- bh△T + △D △d = d – do △T = T – To △D = D - Do 式中: Lm — 被測結構物的位移量，單位為mm； △d － 位移計的實時測量值相對于基準值的變化量，單位為mm； d — 位移計的實時測量值，單位為mm； do — 位移計的基準值，單位為mm； b — 位移計銦合金鋼絲的線膨脹系數≈0.8～1.35×10-6,單位為10-6/℃； h — 位移計鋼絲的有效安裝長度，單位為mm； △T — 溫度相對于基準值的變化量，單位為℃； T — 溫度的實時測量值，單位為℃； To — 溫度的基準值，單位為℃； △D － 觀測房內固定標點相對于基準值的變化量，單位為mm； D — 觀測房內固定標點的實時測量值，單位為mm； Do — 觀測房內固定標點的基準值，單位為m |
