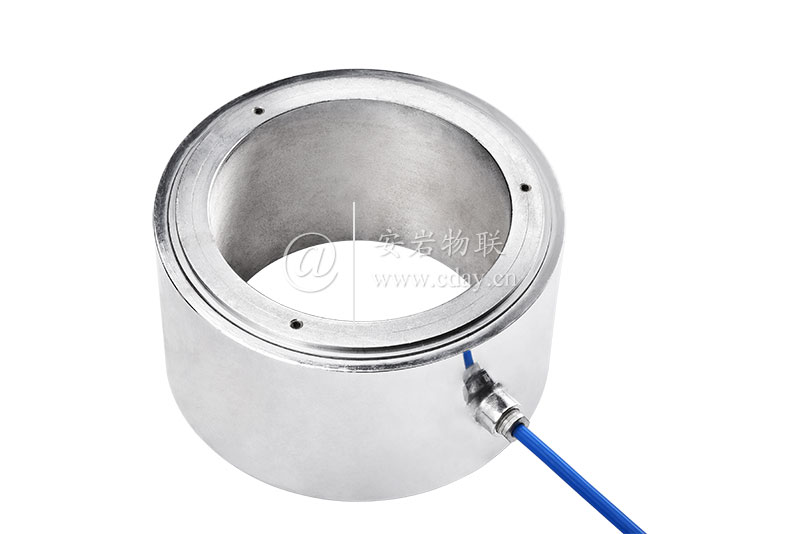

安巖?AYA型振弦式錨索測力計
安巖?AYA型振弦式錨索測力計，其中包括AYA-500～5000kN 系列型號。
1 用途
安巖?AYA型振弦式錨索測力計適用于長期監測水工結構物及其它混凝土結構物、巖石邊坡、橋梁等預應力的錨固狀態，并可同步測量埋設點的溫度。振弦式錨索測力計的敏感測量元件，其與測力鋼套的材料線膨脹系數極為接近，經試驗溫度修正系數甚小，使用中不需要溫度修正。
2 規格及主要技術參數
|
規格代號 |
AYA-500～5000 |
|
|
|
測力筒高L: mm |
80/90 |
|
尺寸參數 |
錨索孔內直徑d: mm |
|
|
|
錨索外外直徑d: mm |
|
|
|
額定載荷P: kN |
0～5000 |
|
|
最大載荷Pm: kN |
0～6000 |
|
性能參數 |
應變計支數: |
2～6 |
|
|
分辨率: %F.S |
≤ 0.05 |
|
|
測量精度： F.S |
±0.25% |
|
|
溫度測量范圍: ℃ |
-40～+150 |
|
|
溫度測量精度: ℃ |
±0.5 |
|
|
耐水壓： MPa |
≥0.5 |
|
|
絕緣電阻: MΩ |
≥50 |
Pm = k△F + b△T = k(F - F0) + b (T - T0)
式中： Pm — 測力計測量出的荷載量，單位為kN (千牛)；
k — 測力計的測量靈敏度，單位為kN /F；
△F — 測力計實時測量值相對于基準值的變化量，單位為F；
b — 測力計的溫度修正系數，單位為kN /℃；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
F — 測力計實時測量值的平均值，單位為F；
F0 — 測力計測量基準值的平均值，單位為F；
T — 溫度的實時測量值，單位為℃；
T0 — 溫度的測量基準值，單位為℃。
VWA型振弦式錨索測力計的敏感測量元件，其與測力鋼筒的材料線膨脹系數極為接近，試驗所得其溫度修正系數b甚小，由此一般計算可用下列公式:
P = k△F
注：頻率模數F=Hz2×10-3
